COMETTO. La tecnologia SPMT ad Amburgo per realizzare nuovi elementi infrastrutturali
COMETTO ha fornito la tecnologia SPMT per la posa di nuovi elementi infrastrutturali ferroviari nel centro di Amburgo. I manufatti, dal peso di 120 tonnellate, sono stati posizionati con angoli di 43° e con una pendenza dell'8% nella direzione di marcia e del 3% lateralmente.
COMETTO ha fornito la propria tecnologia SPMT a Hüffermann Krandienst GmbH, EISELE GmbH e Thömen Spedition GmbH & Co. KG. Le aziende hanno infatti realizzato un progetto infrastrutturale spettacolare che ha visto l’installazione, in pochi giorni, di nove nuove sovrastrutture in acciaio. Strutture che sono destinate alla linea ferroviaria a lunga percorrenza e regionale e che pesano ognuna circa 120 tonnellate.
Questi specialisti del sollevamento hanno utilizzato la tecnologia Cometto SPMT combinata con sistemi idraulici Jack-Up. Questo ha permesso un posizionamento preciso dei ponti a cassone anche nello spazio molto limitato del centro città.
Rocco Schimmel, Responsabile Servizio Gru, Montaggi Pesanti & Project Engineering presso EISELE ha evidenziato “Il compito del nostro team è quello di montare nove ponti ferroviari utilizzando la tecnologia Jack-Up e SPMT con macchine di nostra proprietà. Poiché lo spazio disponibile è estremamente ridotto, depositiamo inizialmente i ponti nelle rotatorie sul lato esterno dell’Alster e poi li portiamo con precisione millimetrica in posizione corretta”.
Cometto

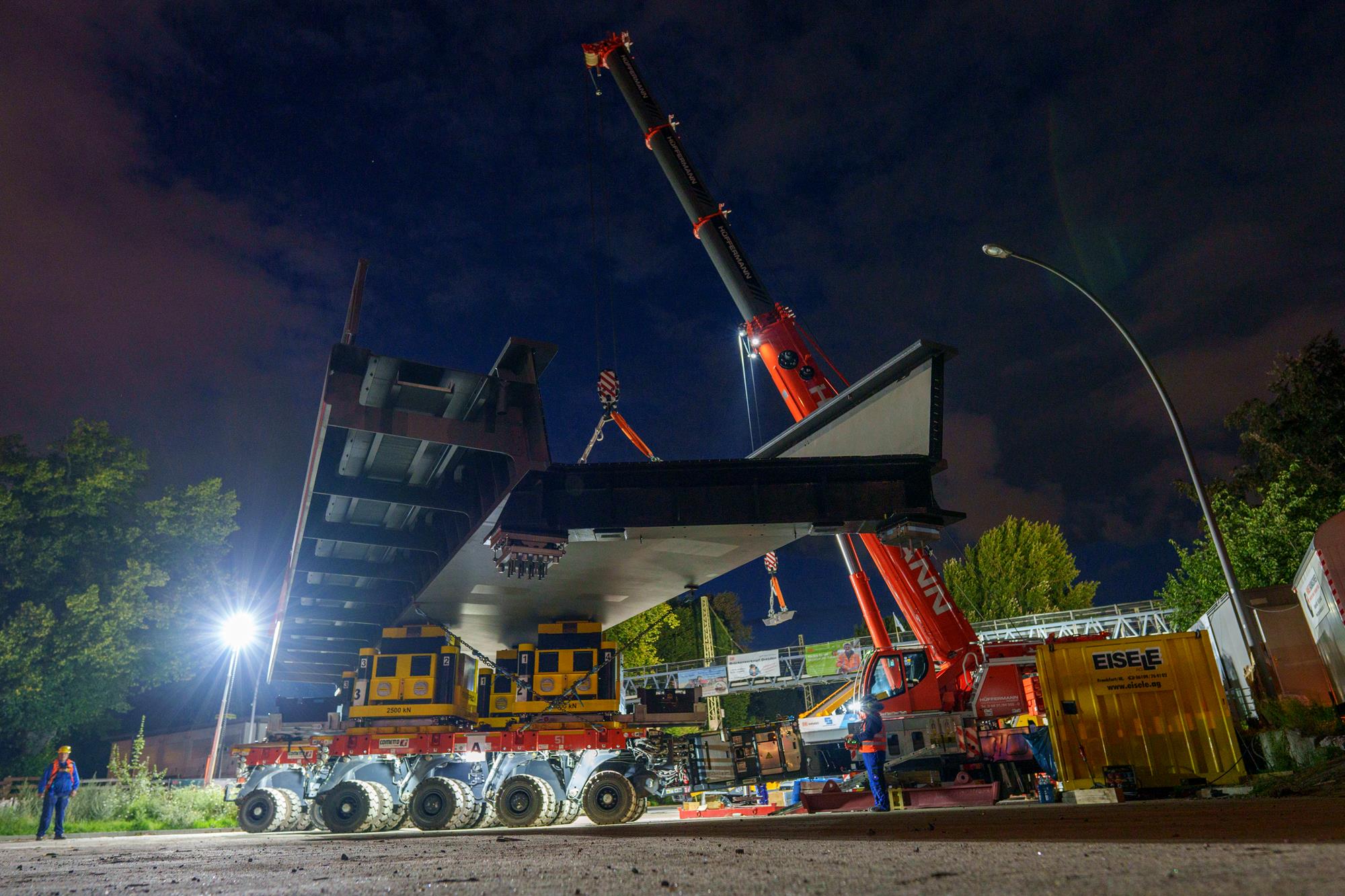

La tecnologia del costruttore permette di movimentare grandi elementi con la massima precisione
Cometto
Il BladeMAX1000 è pensato per i trasporti complessi delle maxi pale eoliche
La precisione del sistema Cometto SPMT
Il montaggio avviene infatti in condizioni particolarmente impegnative. Le due unità SPMT sono collegate in parallelo. Una dispone di 6 assi e l’altra di 4 assi con Power Pack Unit. Ogni volta sono combinate con 2×2 sistemi Jack-Up del tipo JS 250. In questo modo è possibile posizionare i con un angolo fino a 43° e tenendo anche conto di una pendenza dell’8 % nella direzione di marcia e del 3 % lateralmente.
Schimmel precisa “La sfida particolare è che dobbiamo caricare i ponti sugli SPMT con un angolo di 45 o 25 gradi. Disponiamo infatti di margini di manovra molto stretti all’interno del canale. Inoltre l’appoggio avviene tramite un sistema a 3 punti mentre una terza unità SPMT trasporta i ponti stoccati in un luogo provvisorio. Tutto il gruppo di lavoro è inoltre supportato da sette gru mobili”.
Cometto

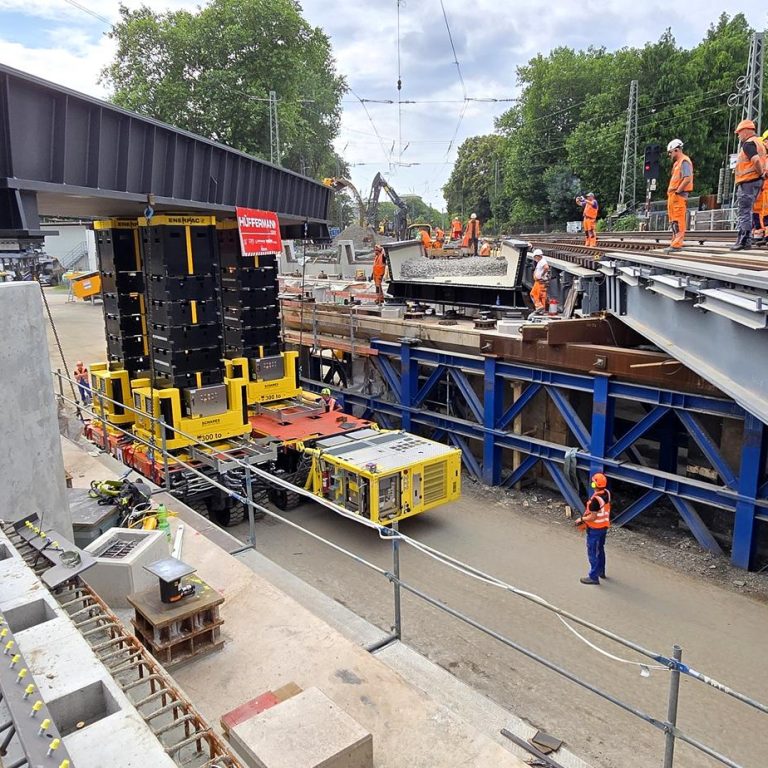

La posa degli elementi da 120 tonnellate ha tenuto conto di angoli e pendenze molto stringenti
Cometto

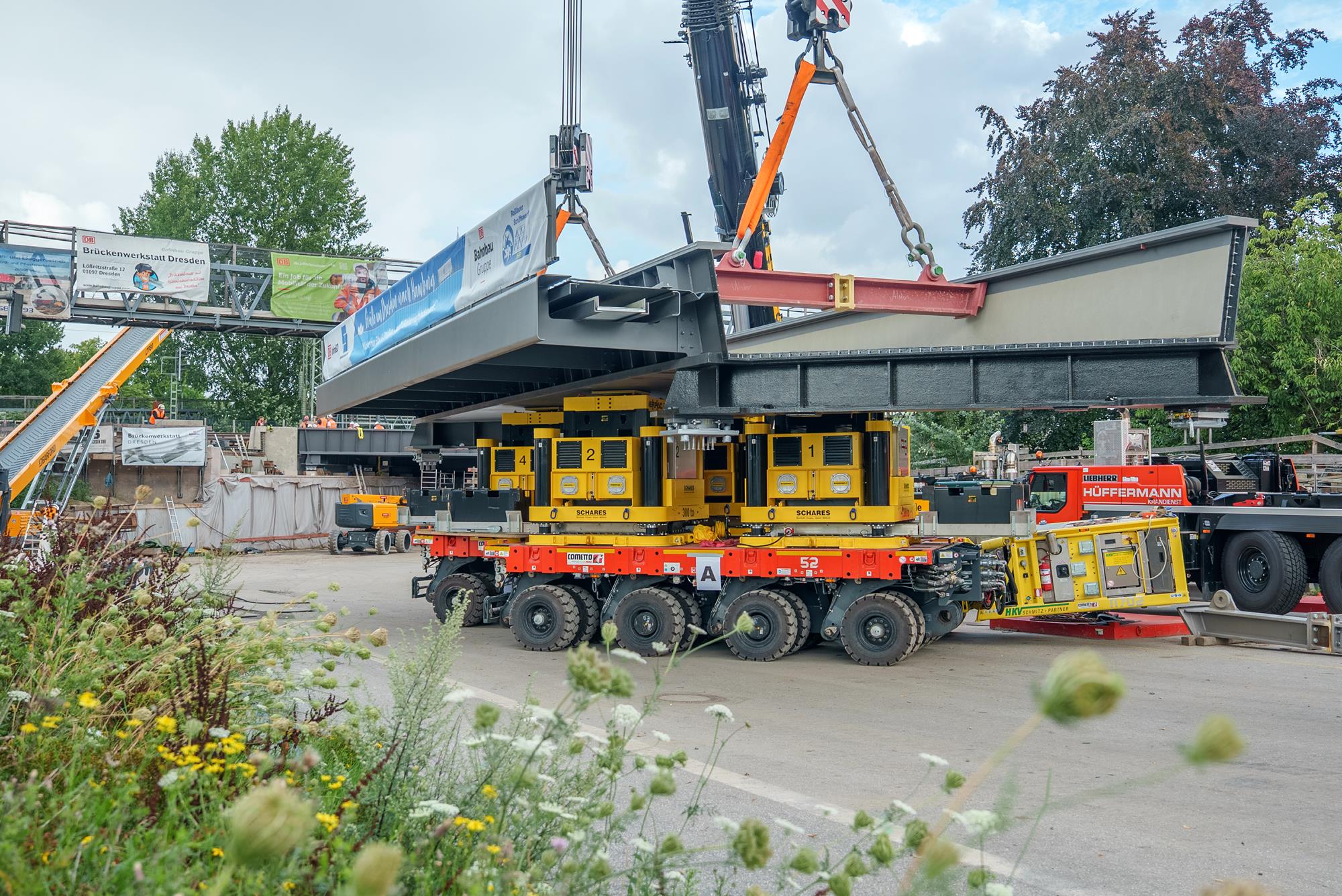

La tecnologia SPMT è oggi tra le più evolute al mondo in questo specifico settore
Più veloce del previsto
Schimmel precisa ancora “Dobbiamo livellare i ponti al centimetro. Ebbene, questo sistema funziona perfettamente. Infatti possiamo sollevarli con precisione millimetrica. Abbiamo già utilizzato più volte i sistemi Cometto e hanno sempre funzionato alla perfezione. Non abbiamo infatti nessuna osservazione da un punto di vista tecnico”.
In origine le imprese costruttrici avevano previsto cinque giorni per l’installazione. Grazie alla efficiente collaborazione tra le persone coinvolte e grazie alla tecnologia affidabile, è stato concluso il cantiere di posa dei manufatti in soli tre giorni.
Conclude Schimmel “Essere riusciti a montare i ponti in modo così rapido, preciso e sicuro è motivo di grande orgoglio per Cometto, EISELE e Thömen”.
Cometto

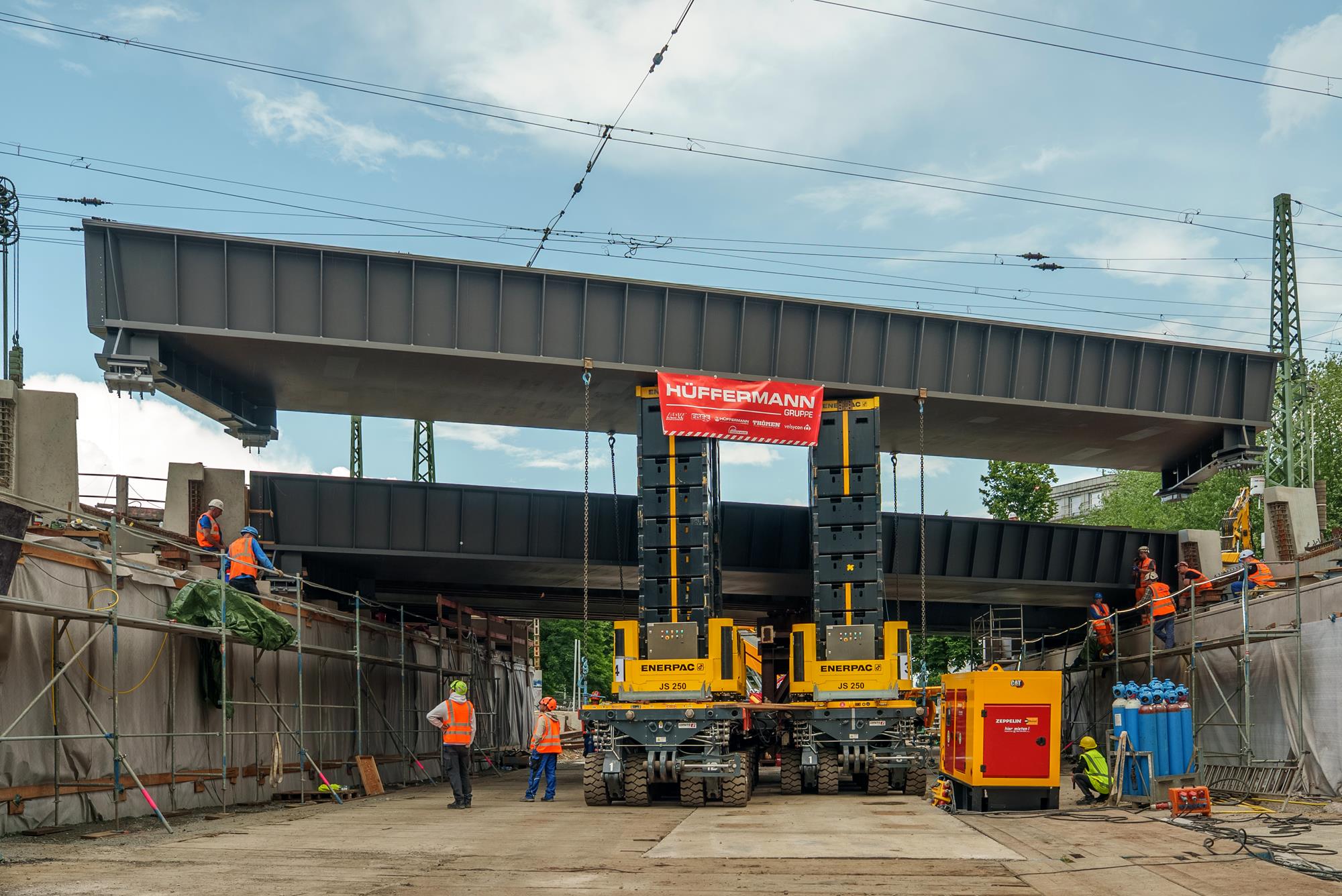

L’unione fra tecnologia SPMT e sistemi Jack-Up permette movimentazioni precise e sicure
Cometto

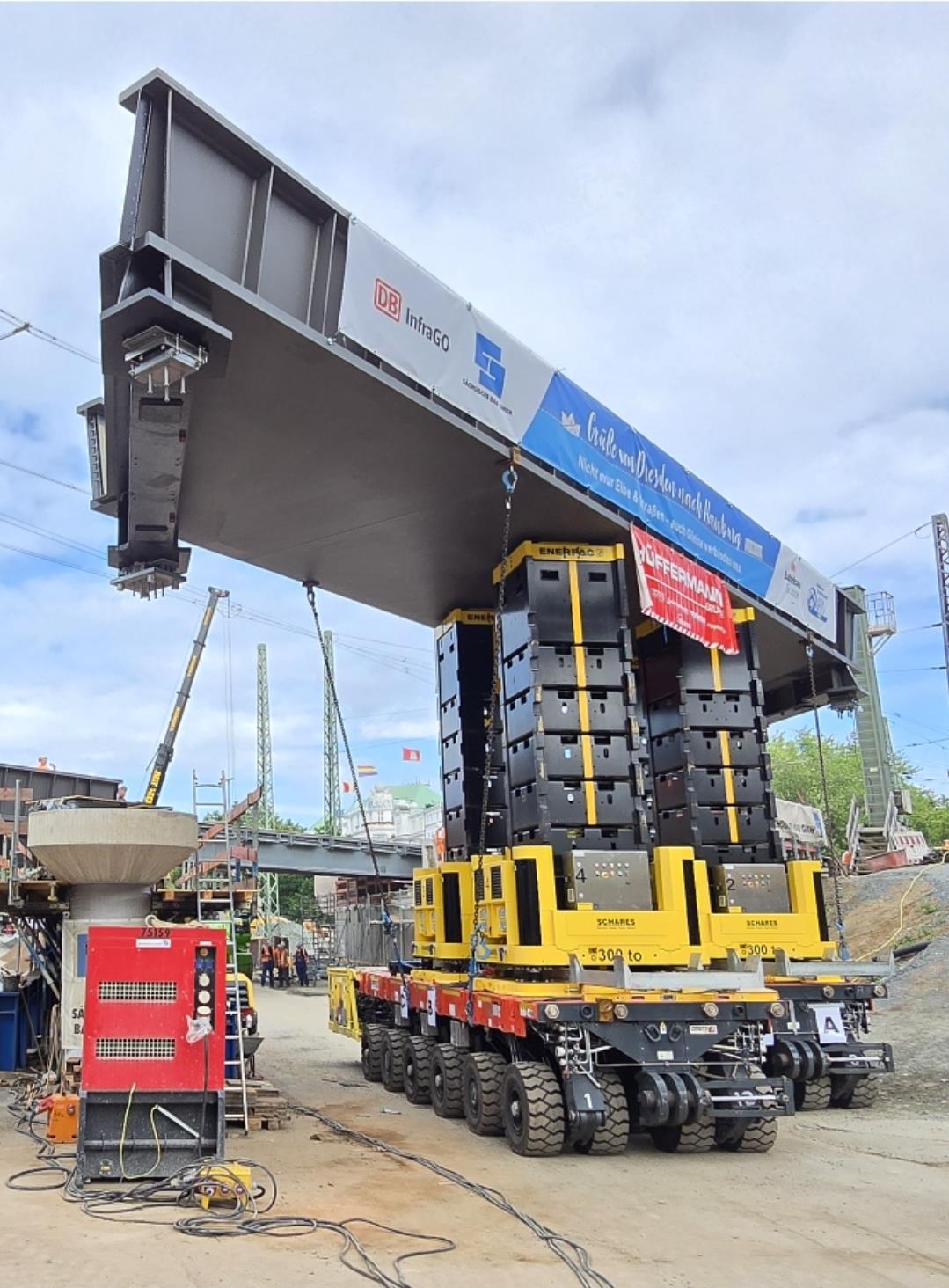

Posizionare gli elementi da 120 tonnellate ha richiesto l’estrema precisione della tecnologia SPMT
