BAUER. Il valore aggiunto del costruttore con soluzioni ad hoc per la Orte-Falconara

BAUER è da sempre un punto di riferimento tecnologico di grande rilievo nel mondo estremamente variegato e complesso delle perforazioni e delle fondazioni speciali. Ebbene, la capacità del player è stata pienamente messa alla prova da Fondsistem. Infatti, nell’ambito del potenziamento della linea ferroviaria della trasversale appenninica Orte-Falconara, l’azienda sta utilizzando una BAUER BG30 Value Line. Una macchina in azione per la realizzazione di pali da 1.500 mm di diametro ad una profondità che varia dai 21,5 ai 23 metri.

BAUER

La BG30 nella fase di consegna alla Fondsistem

Un progetto strategico per il nostro paese

Il progetto è una delle opere più rilevanti per le regioni Marche e Umbria. Non solo. Ha infatti l’obiettivo di potenziare il collegamento passeggeri tra le regioni tirreniche e quelle adriatiche. Oltre a questo vi è la volontà di proporre un itinerario merci alternativo per i collegamenti nord-sud.

Gli interventi sono quindi articolati su più fasi e consistono nel raddoppio di alcune tratte della trasversale appenninica Orte–Falconara. Raddoppio che avverrà principalmente in variante di tracciato. Al termine dei lavori, anche grazie a un incremento della velocità dei convogli fino a 200 km/h, sarà possibile conseguire una sensibile riduzione dei tempi di percorrenza tra Roma e Ancona.

In questo modo si potenzierà l’intermodalità decongestionando, allo stesso tempo, il sistema stradale. Uno degli snodi cruciali è rappresentato dall’abitato di Genga, a pochi chilometri dalle famose Grotte di Frasassi. In questo contesto, tanto bello quanto complesso, è in azione una BG30 Value Line di BAUER Macchine Italia. Un mezzo che sta dando prova del suo valore realizzando pali a tempi di record in un terreno particolarmente complesso.

BAUER

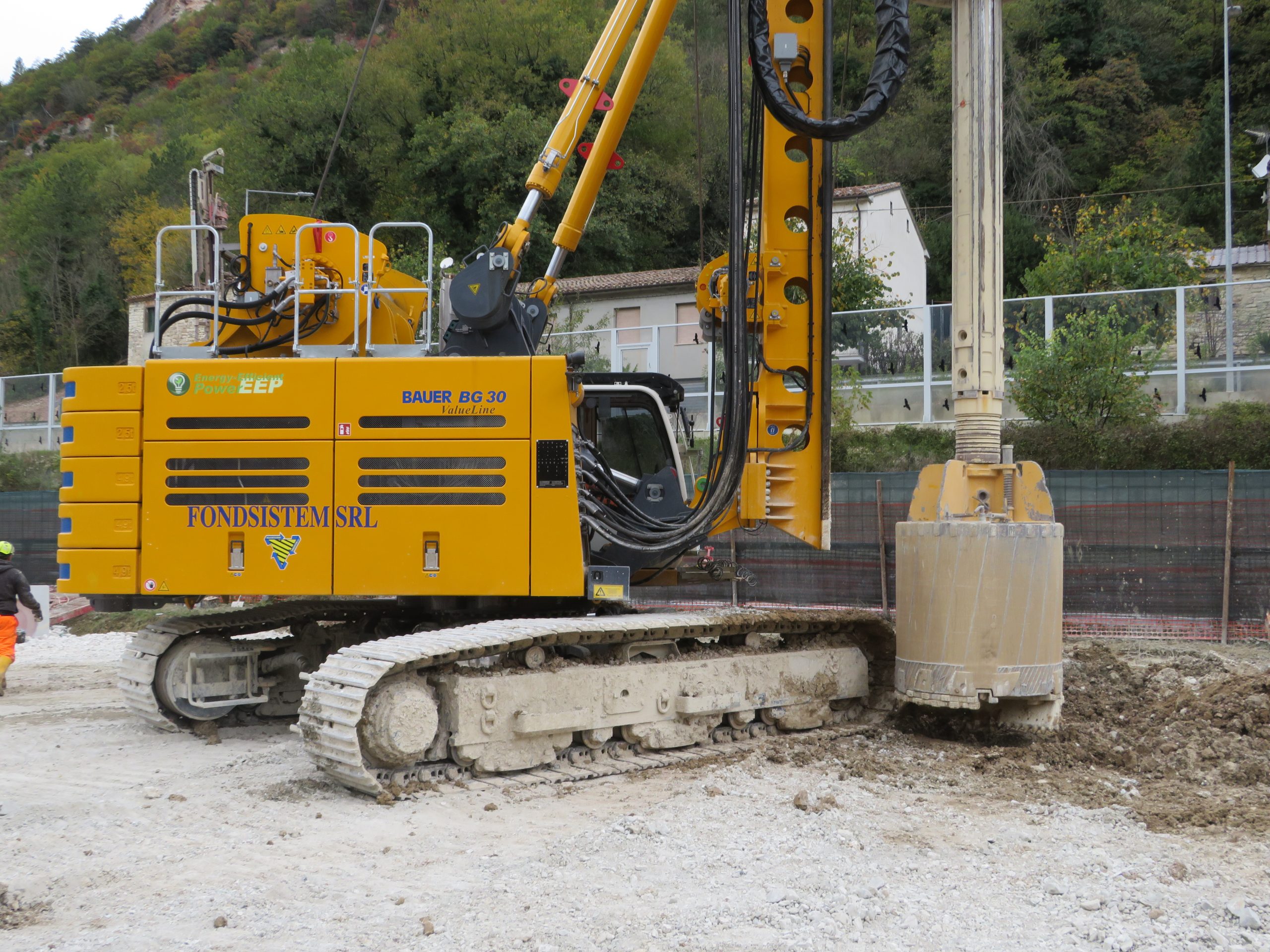

La BG30 Value Line opera nel cantiere di Genga per la realizzazione di pali trivellati da 1.500 mm

Il cantiere di Genga

Fondsistem srl è un’azienda che ha la propria sede a Gricignano d’Aversa, in provincia di Caserta. Si tratta di una realtà specializzata nella realizzazione di pali di fondazione dal piccolo al grande diametro. Inoltre, con un raggio d’azione che comprende l’intero territorio nazionale, si occupa di prove di carico, infissione di palancole, pozzi, diaframmi e tutto quanto è collegato alle fondazioni speciali. Il parco macchine comprende perforatrici, escavatori, gru, autocarri e diverse attrezzature.

Tra le più recenti acquisizioni di Fondsistem spicca la BAUER BG30 utilizzata proprio a Genga. La macchina lavora all’interno del lotto VI-02 della nuova linea ferroviaria Orte-Falconara.

“I pali di fondazione che stiamo realizzando” racconta Giuseppe Della Gatta, titolare di Fondsistem srl “servono per le pile e per le spalle. Si tratta di pali da 1.500 mm di diametro a una profondità da 21,5 a 23 metri. Stiamo adottando tubi da 1.650 mm fino ad una profondità di 16 m. Una volta incontrata la roccia scendiamo liberi”.

BAUER

Giuseppe Della Gatta (a sinistra), titolare della Fondsistem, insieme a Andrea Ruggero, Direttore commerciale di Bauer Macchine Italia

Un contesto operativo variabile

La stratigrafia, per i primi metri, presenta infatti un terreno decisamente inconsistente. Ad uno strato sciolto alluvionale segue un secondo strato di terreno coesivo e alcuni banchi di ghiaia piuttosto complessi. La stratificazione di questi ultimi è, tra le altre cose, non molto consolidata.

Al contrario gli ultimi 5-6 m sono caratterizzati da una roccia molto dura e non fessurata. Secondo l’analisi di BAUER Macchine Italia le durezze raggiungono una media dei 70-80 MPa.

“Questa particolare stratigrafia” interviene Andrea Ruggero, Direttore commerciale di BAUER Macchine Italia “aveva indotto inizialmente l’idea di utilizzare la bentonite. Ma la presenza di falda ed il rischio di un possibile dilavamento, hanno fatto preferire il palo semi-tubato. Una soluzione che adotta un rivestimento con diametro esterno a doppia parete da 1.650 mm fino al momento di intestarsi per qualche centimetro nello strato roccioso”.

BAUER

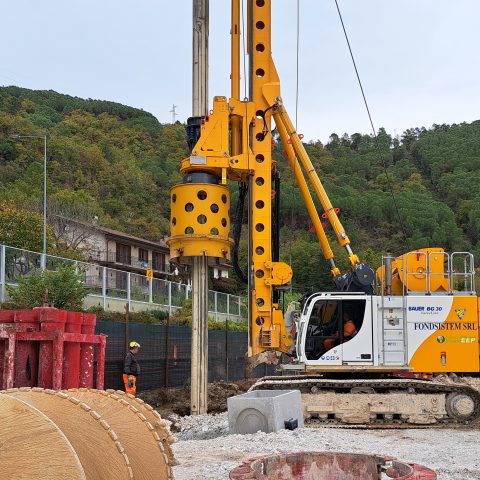

La BG30 si è distinta per produttività e capacità operativa nel difficile cantiere di Genga sulla linea ferroviaria Orte-Falconara

La sinergia tra BAUER e Fondsistem

La complessità del terreno e la necessità di avere una produzione di elevatissimo livello hanno indotto Fondsistem a scegliere la BAUER BG30. Secondo le parole di Della Gatta “E’ l’unica macchina in grado di fare questo tipo di attività. Mentre altre aziende presenti in cantiere sviluppano il palo in circa 18 ore su doppi turni, noi con la nostra BG30 lo facciamo in 6 ore, al massimo in 6 ore e mezzo. La nostra risulta quindi essere la macchina più performante. Dopo circa 800 ore di lavoro è una perforatrice integra, sembra nuova, mentre le altre macchine presenti a Genga risultano pesantemente inficiate delle forti sollecitazioni che questo terreno e questa lavorazione danno in risposta allo scavo”.

Produttiva e performante

Prosegue “Ma non è solo questione di produttività, che in ogni caso è davvero notevole, ma anche di semplicità di utilizzo. A mio avviso la BAUER BG30 è una delle macchine più semplici e facili in circolazione. Si sviluppa con un’elettronica molto particolare, differente da quella proposta da tutte le altre case costruttrici. Dispone infatti di una semplicità unica nella fase di scavo: proietta sul monitor in cabina tutta la realizzazione del palo dalla A alla Z, dando il carico esatto del bucket, l’aggancio delle aste e inoltre sa quando deve sviluppare forza e quando risparmiare energia”.

“La forza di scavo può variare da un minimo del 60% a un massimo del 100%.” ci spiega “Noi, dato che la macchina è nuova, siamo arrivati al massimo all’80% e raggiungeremo il 100% di forza di scavo/estrazione solo dopo il primo tagliando, che è previsto a breve”.

La BG30, dopo Genga, sarà spostata in un altro cantiere vicino dove, sempre nell’ambito della costruzione ferroviaria, eseguirà una serie di pali non intubati da 1.200 mm a una profondità utile di 30 m.

BAUER

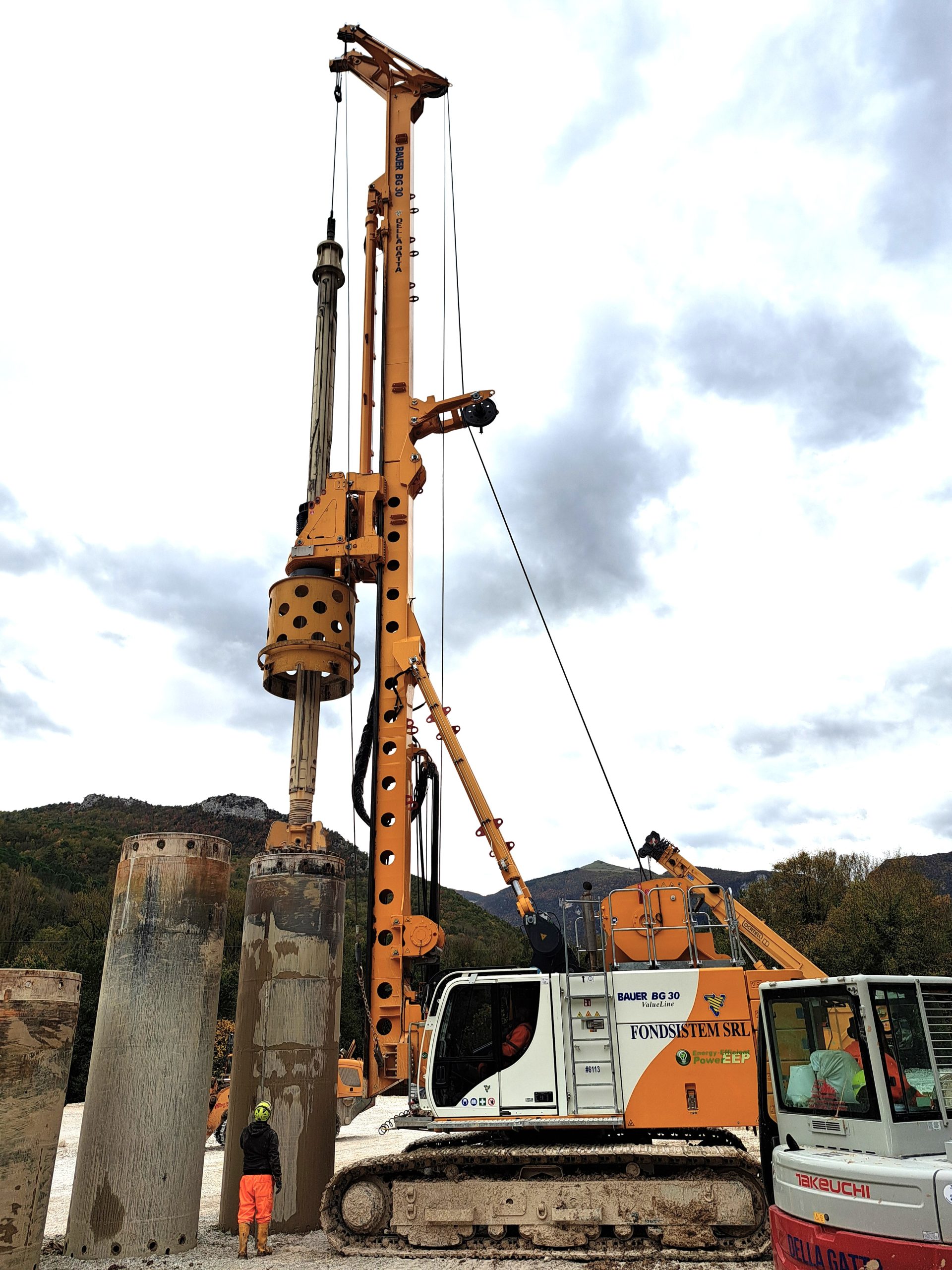

La BG30 Value Line si è rivelata una macchina altamente produttiva terminando un palo da 1.500 mm con lunghezza da 21,5 a 23 metri in 6 ore di lavoro nel difficile contesto di Genga

Una collaborazione esemplare

La scelta della macchina, ma anche quella degli utensili, derivano dalla stretta collaborazione tra BAUER Macchine Italia e Fondsistem.

“Tra noi e BAUER Macchine Italia la collaborazione è stata al 100%” riprende il titolare della società campana “Noi abbiamo sottoposto tutte le nostre problematiche in merito alla tipologia del lavoro, abbiamo fornito le stratigrafie del cantiere. Queste ultime sono state analizzate dal supporto tecnico di BAUER. Dopo aver scelto la macchina, che alla prova del cantiere si è dimostrata una scelta azzeccata, abbiamo testato sul campo vari tipi di utensili e insieme abbiamo selezionato i più performanti. Sempre fermo restando come nessun utensile ci abbia deluso nell’esecuzione del palo trivellato. L’accoppiata macchina/utensile ci ha quindi permesso di velocizzare al massimo lo scavo”.

Prosegue “Del resto, anche prima dell’acquisto della nuova BG30, avevamo già sperimentato la qualità BAUER e la consulenza di BAUER Macchine Italia. Abbiamo infatti utilizzato molteplici utensili e tubi di rivestimento da 600 a 1.200 mm che si erano rivelati sempre molto performanti”.

“Fondsistem” conferma Ruggero “da alcuni anni sta utilizzando i nostri utensili e i nostri consumabili. Infatti il cantiere di Genga, con tutte le sue difficoltà, li ha convinti ad investire in una macchina BAUER. In fase di studio abbiamo analizzato insieme il progetto, le lavorazioni da eseguire e la giusta modalità di esecuzione. Tutto in relazione alla richiesta di produzione media che si attestava su un palo al giorno. Una richiesta non banale che, al di là dello scavo, prevede una macchina altamente prestazionale ed una logistica di cantiere per getto e armatura non semplice da ottenere. La scelta è quindi caduta sulla nostra BG30, una vera specialista del palo trivellato”.

BAUER

Il team di Genga della Fondistem insieme ad Andrea Ruggero di Bauer Macchine Italia

L’importanza degli utensili

Continua Ruggero “Come ha affermato Della Gatta, anche gli utensili BAUER sono stati scelti insieme, studiati con il cliente e sottoposti a prove di cantiere. La scelta è caduta su un nostro classico bucket. Però equipaggiato con due tipi di fondello: con i picchi e con i denti per affrontare al meglio le varie fasce geologiche. Infatti, nelle zone dove il terreno è più coesivo il fondello a denti è più efficace, mentre nelle zone in cui c’è più materiale alluvionale sciolto risulta più efficace la soluzione con i picchi. In aggiunta si è deciso di utilizzare anche un’elica a denti che permette, soprattutto nei primi 7-8 m, di svuotare il tubo in maniera molto rapida”.

Spiega ancora “Per affrontare la zona più dura, pur avendo testato un carotiere a roller bit che è l’utensile più spinto prodotto da BAUER, abbiamo optato per un’elica progressiva a picchi. Quest’ultima si è dimostrata la soluzione migliore nel rapporto usure/velocità di scavo. Infine, si è deciso di fornire una doppia batteria di rivestimenti. Questo consente di sfruttare al meglio il tempo morto mentre avviene la fase di armatura. Anche la scelta dei picchi ha visto un’importante fase di test per trovare la soluzione migliore. Soprattutto in termini di corretto rapporto tra prestazione e durata. A questo si aggiunge l’importante lavoro di formazione rivolto al personale di Fondsistem. Una fase fondamentale per ottimizzare non solo l’utilizzo della macchina ma anche la sua preimpostazione per il palo successivo e la fase delle ispezioni giornaliere finalizzate a garantire la massima efficienza”.

BAUER

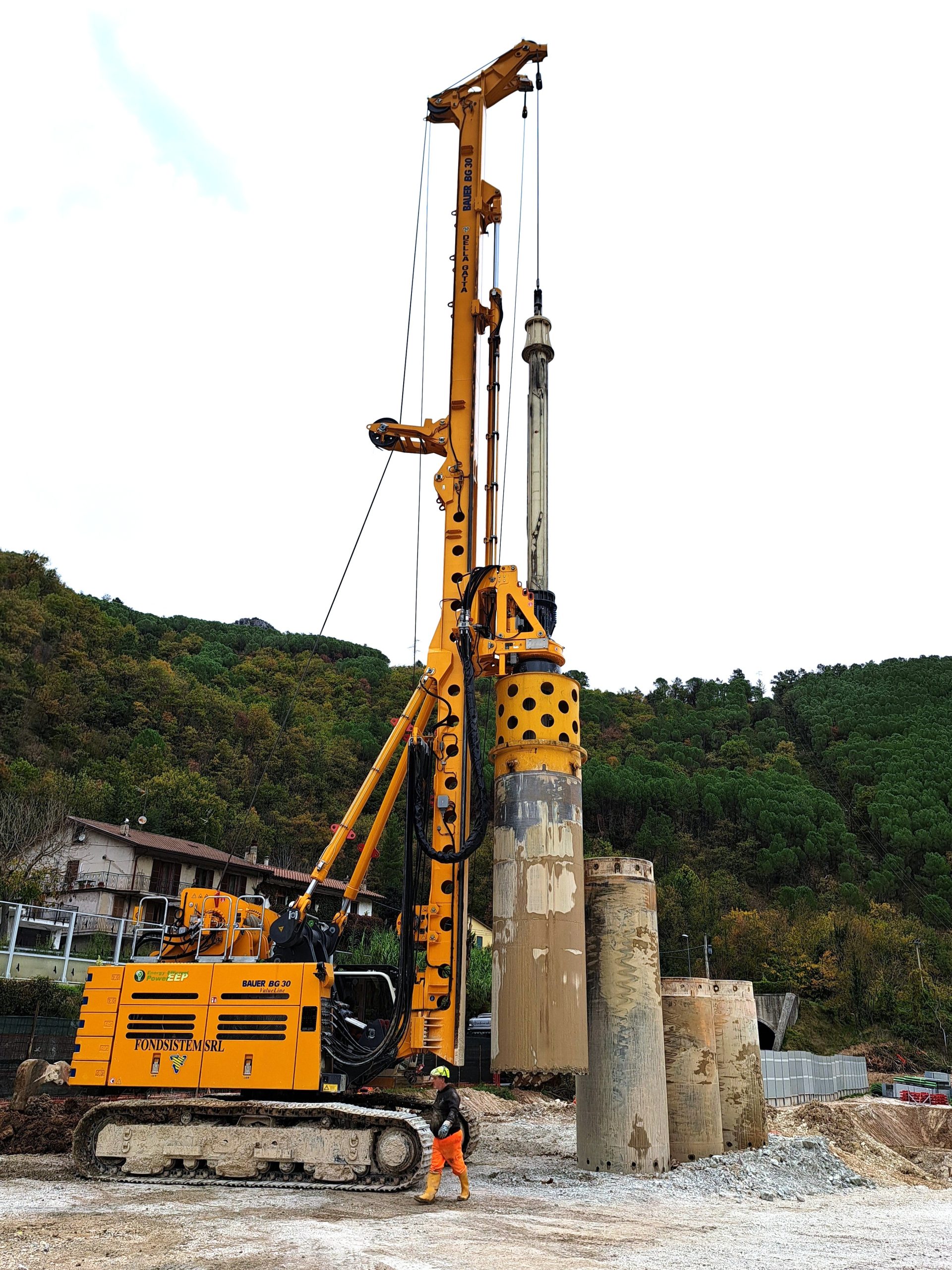

Gli utensili studiati per il cantiere si sono rivelati fondamentali in termini di produttività

Specializzata nei pali

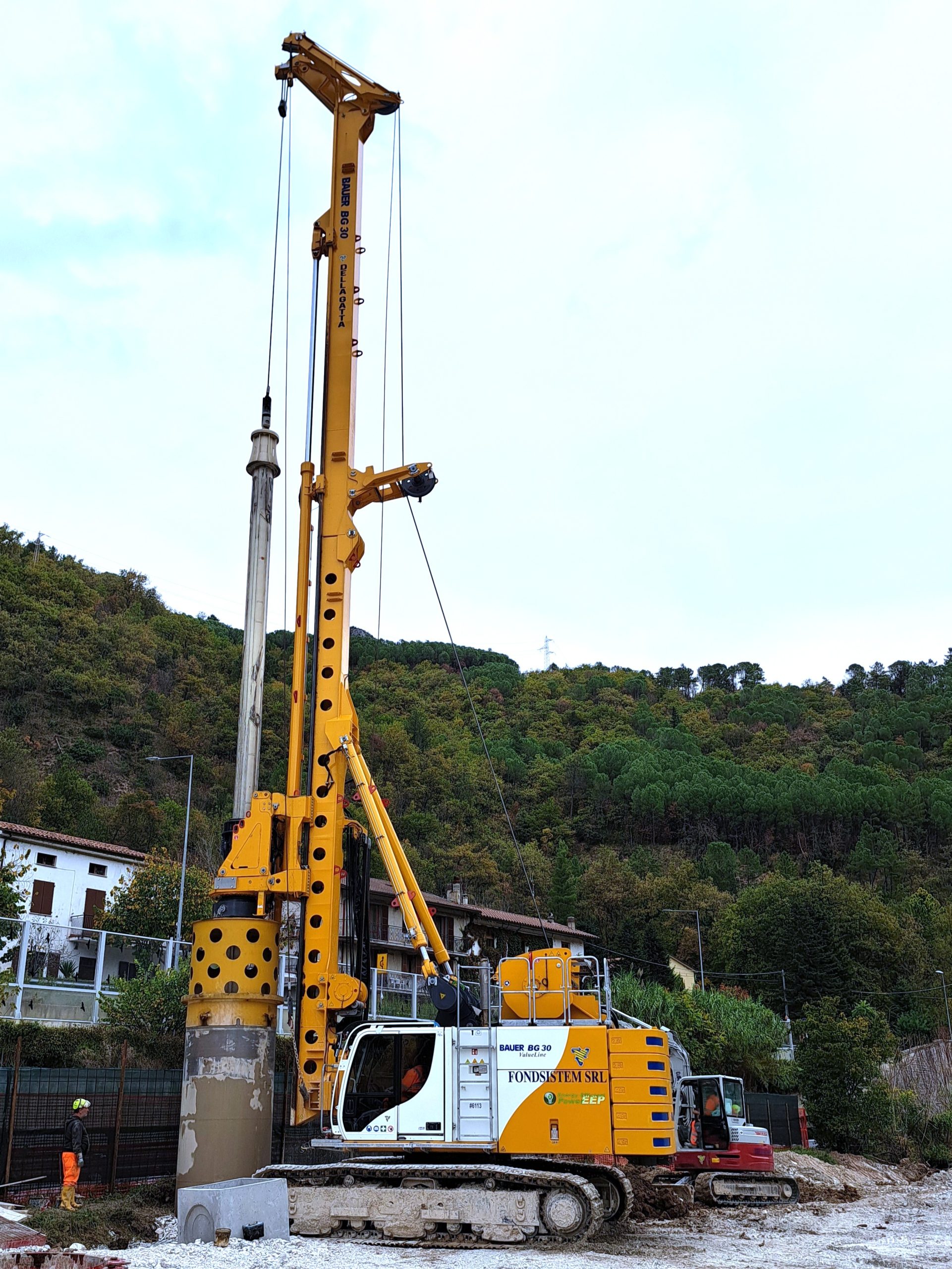

La BG30 è una vera specialista del palo trivellato. Non è un caso che in questo cantiere si sia dimostrata la scelta più corretta per evitare l’utilizzo di una morsa gira-colonna che avrebbe inevitabilmente rallentato la produzione. La macchina – acquistata in tempi rapidi da Fondsistem anche grazie al supporto di una società di leasing che spesso collabora con BAUER Macchine Italia – monta una rotary KDK 300 S, da 300 kNm di coppia effettiva.

Dispone inoltre di tripla marcia idraulica e doppia marcia meccanica. Come tutte le macchine Value Line, non presenta l’argano di tiro e spinta. Al suo posto è presente un cilindro di tiro e spinta che permette di avere un tiro sul rivestimento nettamente superiore. Inoltre, la BG 30 è equipaggiata con la funzione booster. Quest’ultima incrementa il tiro da 39 a 49 t effettive nei casi in cui un picco di tiro extra fosse necessario nella fase di estrazione dei rivestimenti.

La perforatrice monta inoltre un argano principale maggiorato a singolo strato che consente di lavorare sempre con la fune in singolo strato. Una scelta che comporta evidenti vantaggi sull’usura della fune stessa. Essendo ottimizzata per una sola lavorazione, limita al massimo le perdite di carico idraulico. Infatti anche motore, un Caterpillar da quasi 300 kW, è dimensionato per contenere al massimo i consumi pur assicurando prestazioni di altissimo livello. Il cinematismo a V, che permette il completo smontaggio della macchina, offre inoltre evidenti vantaggi in termini di trasportabilità.

I dati tecnici della BAUER BG30 Value Line

• Motore Caterpillar C 9.3 Stage V/Tier 4 final con sistema di efficientamento energetico EEP
• Potenza 298 kW a 1.800 giri/min
• Rotary KDK 300 S da 280 kNm (utensile), 300 kNm (rivestimento)
• Velocità di rotazione 49 giri/min
• Cilindro tiro/spinta forza tiro/spinta 490/200 kN (effettivi)
• Corsa massima Kelly 8.500 mm
• Velocità argano 6,5-27 m/min (slow-fast mode)
• Argano principale a caduta libera a singolo strato
• Forza tiro/spinta 265/340 kN (effettiva/nominale)
• Diametro fune 32 mm
• Argano ausiliario a singolo strato
• Forza tiro/spinta 80/100 kN (effettiva/nominale)
• Diametro fune 20 mm
• Sottocarro maggiorato UW100
• Trazione 730/860 kN (effettiva/nominale)
• Contrappesi modulari da 19,7 t
• Cinematismo a V completamente smontabile per il trasporto
• Tecnologia palo trivellato
• Optional morsa gira-colonna
